كيفية اختيار مصبوبات السيارات لهياكل السيارات

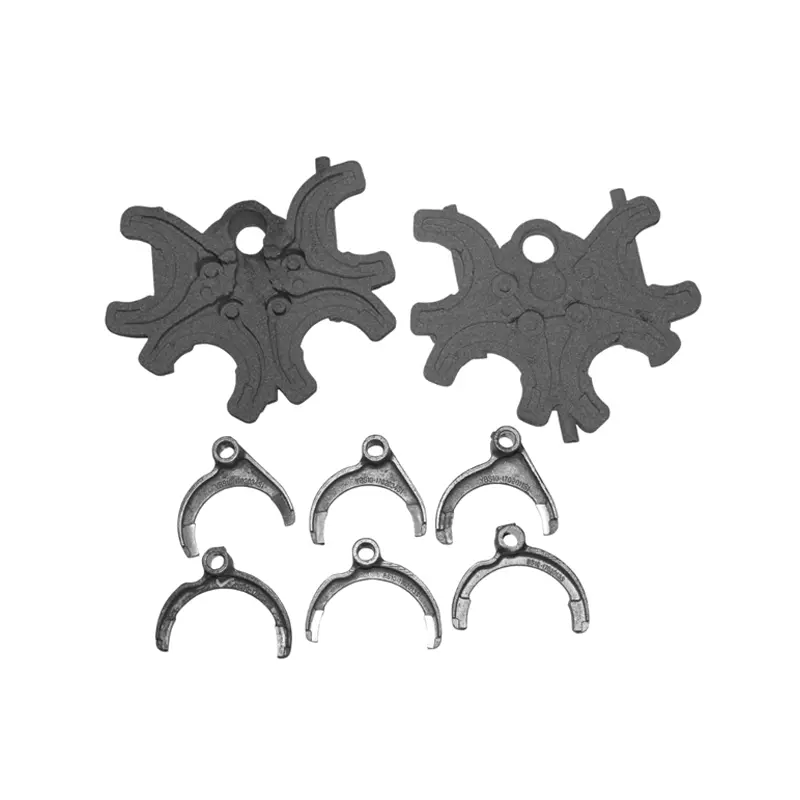

أنت مسؤول عن مكون التعليق أو حامل الهيكل الذي يجب أن يتحمل عشرات الملايين من دورات التحميل، ويلبي معايير أداء التصادم، ويجتاز التحقق من التعب، ولا يزال يقع ضمن هدف الوزن الذي يزداد إحكامًا في كل دورة برنامج. إن اختيار المواد ليس مجردًا - بل له عواقب حقيقية على تكلفة الأدوات، ومدة الإنتاج، ومؤهلات المورد، وفي النهاية ما إذا كان الجزء يعمل في الميدان. تقع مصبوبات السيارات في قلب هذا القرار بالنسبة لجزء كبير من تطبيقات السيارات الهيكلية، ويكون منطق الاختيار أكثر دقة مما يقترحه أي مخطط مبسط لمقارنة المواد. ما يجعل هذا القرار صعبًا حقًا هو أن الأجزاء الهيكلية لا تشترك في ملف تعريف واحد للأداء. يحمل مفصل التوجيه، وقوس الإطار الفرعي، ومبيت بطارية السيارة الكهربائية العلامة "الهيكلية"، ولكنها تواجه مسارات تحميل مختلفة، وبيئات تآكل مختلفة، وحساسيات مختلفة للوزن، وحقائق مختلفة في حجم التصنيع. إن فهم كيفية تفاعل نوع المادة وعملية الصب مع تلك المتغيرات - وأين تنتهي المقايضات فعليًا - هو ما يفصل الجزء المحدد جيدًا عن الجزء الذي يخلق مشاكل في اتجاه مجرى النهر.

ما الذي يحدد المتطلبات الهيكلية في سياق السيارات؟

يشير المصطلح "الهيكلي" في هندسة السيارات إلى المكونات التي تحمل الحمل بين أنظمة المركبات الرئيسية - الجسم، والتعليق، ومجموعة نقل الحركة، وأنظمة تقييد الركاب فيما بينها. تخضع هذه الأجزاء لتحميل التعب، وأحداث التأثير، وظروف الضغط المستمر التي لا تواجهها الأجزاء التجميلية أو المزخرفة أبدًا.

التصنيف الهيكلي مهم لاختيار الصب لأنه يحدد أرضية الأداء:

• حياة التعب: دورة الأجزاء الهيكلية تحت حمولة الطريق طوال عمر خدمة السيارة. يجب أن تقاوم مادة الصب ظهور التشققات وانتشارها تحت الضغط المتكرر، وليس فقط التعامل مع الأحمال القصوى.
• مقاومة التأثير: يجب أن تمتص المكونات الهيكلية ذات الصلة بالتصادم الطاقة أو تعيد توجيهها دون حدوث تجزئة كارثية. الليونة - القدرة على التشوه قبل الكسر - لا تقل أهمية عن قوة الخضوع.
• استقرار الأبعاد: غالبًا ما تعمل المسبوكات الهيكلية كميزات تحديد للمكونات الأخرى. يؤثر اتساق الأبعاد عبر عملية الإنتاج على جودة التجميع وأداء الضوضاء والاهتزاز والخشونة (NVH).
• سلامة السطح: تؤثر المسامية والانكماش والإغلاق البارد في عملية الصب على أداء الكلال بطرق لا تكون مرئية دائمًا في الفحص الوارد. التحكم في العمليات ومسألة التقييم غير المدمرة.

يؤثر كل من هذه المتطلبات على مجموعة مواد الصب والعملية التي تكون صالحة لتطبيق معين.

كيف يمكن مقارنة مواد الصب الأساسية للاستخدام الهيكلي؟

اختيار المواد هو المكان الذي تبدأ فيه معظم قرارات الصب الهيكلي، وعادةً ما يضيق الاختيار إلى عدد قليل من عائلات السبائك التي لديها سجلات أداء راسخة في تطبيقات السيارات.

الحديد الزهر الرمادي

الحديد الرمادي هو خط الأساس التاريخي للعديد من المسبوكات الهيكلية - دوارات الفرامل، وكتل المحرك، وعلب ناقل الحركة. توفر بنيتها الدقيقة من رقائق الجرافيت قوة تخميد وضغط جيدة، ويمكن تشغيلها بشكل متوقع. تتمثل القيود المفروضة على التطبيقات الهيكلية في الهشاشة: كسور الحديد الرمادية بدلاً من التشوه تحت التأثير، مما يجعلها غير مناسبة للأجزاء التي يجب أن تنجو من أحداث التصادم أو ظروف التحميل عالية التأثير.

بالنسبة للأجزاء الهيكلية غير المتعلقة بالاصطدام - حوامل المحرك في تكوينات معينة، وبعض مكونات الهيكل - يظل الحديد الرمادي قابلاً للتطبيق حيث تبرر خصائص التخميد وقابلية التشغيل الآلي الاختيار. بالنسبة لمكونات التعليق والهيكل الخاضعة للتحميل الديناميكي والتأثير المحتمل، فإن هذا ليس الاختيار المناسب بشكل عام.

حديد الدكتايل

يقوم حديد الدكتايل - والذي يشار إليه أيضًا باسم حديد الجرافيت العقدي أو الكروي - بتعديل البنية المجهرية عن طريق إدخال عقيدات جرافيت كروية بدلاً من الرقائق. والنتيجة هي تحسن كبير في الليونة ومقاومة الصدمات مقارنة بالحديد الرمادي مع الاحتفاظ بالكثير من ميزة الصلابة التي تحملها المواد الحديدية على الألومنيوم.

بالنسبة للمسبوكات الهيكلية للسيارات التي تتطلب القوة ومقاومة التعب وأداء الصدمات، يغطي حديد الدكتايل مجموعة واسعة من التطبيقات بفعالية:

• مفاصل التوجيه وحاملات العجلات
• أقواس ذراع التحكم ومكونات الإطار الفرعي
• العلب التفاضلية والمحورية
• وصلات تعليق للخدمة الشاقة

إن عيب الوزن بالنسبة للألمنيوم حقيقي، ولكن بالنسبة للأجزاء التي يكون فيها المقطع العرضي مقيدًا بعوامل تعبئة أخرى، فإن القوة الأعلى لكل حجم من حديد الدكتايل يمكن أن تؤدي إلى جزء ذو جدران أرق يعوض جزئيًا فرق الكثافة.

سبائك الألومنيوم

أصبحت سبائك الألومنيوم المصبوبة هي الخيار الافتراضي لأجزاء السيارات الهيكلية حيث يكون تقليل الوزن هدفًا أساسيًا للبرنامج - والذي يصف نسبة متزايدة من برامج المركبات الجديدة، لا سيما في مجموعات نقل الحركة المكهربة.

تعتبر ميزة الكثافة التي يتمتع بها الألومنيوم على الحديد كبيرة، وتترجم مباشرة إلى تقليل الكتلة غير المعلقة لمكونات التعليق، مما له تأثيرات قابلة للقياس على ديناميكيات الركوب والمدى الفعال للسيارات الكهربائية. أصبحت مصبوبات الألومنيوم الهيكلية الآن قياسية في:

• الإطارات الفرعية الأمامية والخلفية
• مفاصل التعليق وأذرع التحكم في تطبيقات الأداء والمركبات الكهربائية
• حاويات البطارية والصواني الهيكلية
• أبراج الصدمات وعلب الدعامة

وتتمثل المقايضة في أن سبائك الألومنيوم تحمل عمومًا قوة كلال أقل من حديد الدكتايل بسمك مقطع مكافئ، وتتطلب اختيارًا دقيقًا للسبائك ومعالجة حرارية لتحقيق الخواص الميكانيكية التي تتطلبها التطبيقات الهيكلية. تنتج كل من قوالب الصب، والعفن الدائم، وصب الرمل خصائص مختلفة للألمنيوم، ويؤثر اختيار العملية على أداء الجزء النهائي بقدر ما يؤثر على اختيار السبائك.

سبائك المغنيسيوم

المغنيسيوم أخف من الألومنيوم وتم تطبيقه على المكونات الهيكلية الداخلية - حاملات لوحة العدادات، وإطارات المقاعد، وأغطية علبة النقل - حيث يكون تخفيض الوزن ذا قيمة وتكون بيئة التآكل أقل عدوانية من الجزء السفلي من الجسم. بالنسبة للمسبوكات الهيكلية الخارجية المعرضة لرذاذ الطريق ودورة درجة الحرارة، فإن قابلية التآكل للمغنيسيوم وأداء التعب المحدود يحدان من تطبيقه دون معالجة وقائية كبيرة.

ما هي عملية الصب التي تناسب أي تطبيق هيكلي؟

اختيار المواد واختيار العملية ليست قرارات مستقلة. نفس السبيكة المسبوكة بعمليات مختلفة تنتج أجزاء ذات هياكل مجهرية مختلفة، ومستويات مسامية مختلفة، وأشكال هندسية مختلفة يمكن تحقيقها - وكلها تؤثر على الأداء الهيكلي.

عملية الصب	مادة مناسبة	ملاءمة الحجم	التعقيد الهندسي	ملاحظات هيكلية
صب الرمل	سبائك الحديد، الألومنيوم	منخفضة إلى متوسطة	تعقيد عال ممكن	جيد للأجزاء الهيكلية الكبيرة ذات الحجم المنخفض
يموت الصب	الألومنيوم والمغنيسيوم	حجم مرتفع	تعقيد عالي، جدران رقيقة	وقت دورة سريع. التحكم في المسامية أمر بالغ الأهمية للاستخدام الهيكلي
العفن الدائم	الألومنيوم	حجم متوسط	تعقيد معتدل	خواص ميكانيكية أفضل من الصب بالقالب
الرغوة المفقودة / EPC	الحديد والألومنيوم	حجم متوسط	تعقيد عالي جدًا	جيد للهندسة الهيكلية المعقدة
صب الاستثمار	الصلب والألومنيوم	حجم منخفض	دقة عالية جداً	تكلفة عالية تستخدم للأجزاء الدقيقة ذات الأهمية القصوى للسلامة

صب الرمل لأجزاء الحديد الإنشائية

يظل صب الرمل مستخدمًا على نطاق واسع للمكونات الهيكلية من حديد الدكتايل، خاصة في أحجام الإنتاج المنخفضة أو للأجزاء الأكبر حيث لا يمكن استرداد تكاليف أدوات القالب. تستوعب العملية الأشكال الهندسية الداخلية المعقدة من خلال الحفر، ويمكن التحكم في اختلاف سمك الجدار من خلال التحكم الجيد في عملية المسبك. تستفيد المصبوبات الرملية الهيكلية من ممارسات التصلب الخاضعة للرقابة والاختبارات المستهدفة للتحقق من الخواص الميكانيكية في الصب الفعلي بدلاً من قضبان الاختبار المصبوبة بشكل منفصل.

صب القوالب للأجزاء الهيكلية المصنوعة من الألومنيوم ذات الحجم الكبير

يهيمن الصب بالقالب عالي الضغط على الإنتاج الهيكلي للألمنيوم بكميات كبيرة بسبب كفاءة وقت الدورة واتساق الأبعاد. ويتمثل التحدي في المسامية: فالغاز المحتبس في قالب الصب يمكن أن يقلل من أداء الكلال ويجعل المعالجة الحرارية - التي من شأنها أن تحسن الخواص الميكانيكية - صعبة دون حدوث تقرحات.

تعمل عملية الصب بالقالب بمساعدة الفراغ والصب بالضغط على تقليل مستويات المسامية بما يكفي لجعل المعالجة الحرارية قابلة للتطبيق، مما يتيح صب القوالب الهيكلية التي تلبي متطلبات التعب التي لم يكن من الممكن تحقيقها في السابق إلا من خلال عمليات أكثر تكلفة. بالنسبة للتطبيقات الهيكلية للمركبات الكهربائية حيث تكون أحجام الإنتاج مرتفعة والوزن المستهدف صعبًا، فإن متغيرات العملية هذه هي الحل بشكل متزايد.

كيف يؤدي التحول نحو السيارات الكهربائية إلى تغيير مواصفات الصب؟

لقد أدى التحول نحو السيارات الكهربائية التي تعمل بالبطارية إلى إعادة تشكيل ما تحتاج المسبوكات الهيكلية إلى القيام به، ليس فقط من حيث الأجزاء الموجودة ولكن من حيث الوظائف المتكاملة التي يجب أن تؤديها تلك الأجزاء.

تعد أغلفة البطاريات والصواني الهيكلية من بين تطبيقات الصب ذات النمو الأعلى في برامج المركبات الكهربائية. يجب على هذه المكونات:

• تحمل الحمل الميكانيكي كجزء من هيكل السيارة
• حماية خلايا البطارية من التطفل من خلال تأثير جانبي أو سفلي
• إدارة الأداء الحراري من خلال قنوات التبريد المتكاملة
• ختم ضد الماء ودخول الملوثات

إن الجمع بين وظائف الإدارة الهيكلية والوقائية والحرارية في صب واحد يدفع نحو قوالب الألمنيوم المعقدة - أحيانًا تكون كبيرة جدًا - المصممة لدمج مكونات متعددة منفصلة سابقًا. تعمل المصبوبات الهيكلية الكبيرة، والتي تسمى أحيانًا المسبوكات الضخمة في مناقشة الصناعة، على تقليل عدد الأجزاء وعمالة التجميع مع تقديم تحدياتها الخاصة حول مقياس القالب والتحكم في العمليات وقرارات الإصلاح مقابل الاستبدال بعد التلف.

بالنسبة لمكونات التعليق والهيكل في المركبات الكهربائية، فإن حساسية الكتلة الإضافية غير المعلقة الناتجة عن حزم البطاريات الثقيلة تزيد من قيمة المسبوكات الهيكلية المصنوعة من الألومنيوم مقارنة ببدائل الحديد. تتحول المفاضلة الهندسية بين تكلفة المواد، والاستثمار في الأدوات، وتوفير الوزن خلال دورة الحياة لصالح الألومنيوم للحصول على حصة أكبر من التطبيقات في البرامج الكهربائية مقارنة بالمركبات المماثلة ذات محرك الاحتراق الداخلي.

ما الذي يجب على المهندسين تقييمه قبل الانتهاء من اختيار الصب؟

قرار الاختيار هو التقارب بين خصائص المواد، وقدرات العملية، وحجم البرنامج، وأهداف التكلفة، وقدرة المورد. إن إجراء تقييم منظم قبل الانتهاء من المواصفات يقلل من خطر اكتشاف حالات عدم التوافق بعد الاستثمار في الأدوات.

نقاط التقييم الرئيسية:

• تحليل حالة التحميل: ما هي دورات التعب، والأحمال القصوى، ومستويات طاقة التصادم التي يجب أن يتحملها الجزء؟ وهذا يحدد أرضية الملكية المادية.
• حساسية الوزن المستهدف: ما هو مقدار تقليل الوزن المتوقع أن تساهم به عملية الصب، وما هو تحمل التكلفة لتحقيق ذلك؟
• حجم الإنتاج: يحدد الحجم العمليات المجدية اقتصاديًا. قد لا يبرر الجزء الذي يعمل بحجم سنوي منخفض تكلفة أدوات الصب حتى لو كانت العملية مثالية من الناحية الفنية.
• تعقيد الهندسة: تؤثر الممرات الداخلية وسمك الجدار المتغير والميزات المتكاملة على العمليات التي يمكن أن تنتج الشكل الهندسي دون تكلفة غير مقبولة أو خسارة في العائد.
• متطلبات ضمان الجودة: ما هي طرق الفحص المحددة - الأشعة السينية، والمسح المقطعي، واختبار الضغط - وهل تنتج عملية التصنيع مصبوبات يمكنها اجتياز عمليات الفحص هذه باستمرار؟
• متطلبات التشطيب السطحي والتصنيع: تؤثر بدلات الصب وحالة السطح المصبوب على تكلفة المعالجة النهائية وقدرة الأبعاد.

متطلبات اعتماد الموردين: غالبًا ما تتطلب المصبوبات الهيكلية للسيارات شهادة نظام الجودة IATF 16949 وتقديم PPAP وإمكانية تتبع المواد. تأكد من أن المسبك يمكنه تلبية هذه المتطلبات قبل المضي قدمًا في العلاقة.

كيف تؤثر قدرة المورد على جودة الصب الهيكلي؟

تنتج المواصفات الصحيحة تقنيًا مصبوبات هيكلية بالجودة المقصودة فقط عندما يكون لدى المسبك الذي يزودها القدرة على المعالجة وأنظمة الجودة والمعرفة المعدنية لتنفيذها بشكل متسق عبر عملية الإنتاج.

العوامل التي تميز موردي الصب الهيكلي القادرين:

• مراقبة العمليات والتحكم فيها: المراقبة في الوقت الحقيقي لدرجة حرارة الصب، ووقت التعبئة، ودرجة حرارة القالب (لصب القالب)، والتركيب الكيميائي تنتج نتائج متسقة. يقوم الموردون الذين يعتمدون على أخذ العينات الدورية بدلاً من المراقبة المستمرة بإدخال تباينات يمكن تجنبها.
• القدرة على اختبار المعادن: يسمح التحليل الطيفي الداخلي، واختبار الخصائص الميكانيكية، وتقييم البنية المجهرية للمسبك بالتحقق من أن المواد التي يصبونها تلبي المواصفات قبل مغادرة الأجزاء للمنشأة.
• القدرة على التقييم غير المدمرة: تسمح إمكانية المسح بالأشعة السينية أو الأشعة المقطعية، سواء داخل الشركة أو من خلال مزود خدمة مؤهل، باكتشاف العيوب الداخلية قبل وصول الأجزاء إلى التجميع.
• مدخلات التصميم للتصنيع: يمكن للمسبك ذو القدرة الهندسية تحديد الميزات في تصميم الصب التي قد تسبب مشاكل التعبئة أو الانكماش أو التشويه واقتراح التعديلات قبل قطع الأدوات. يقلل هذا الإدخال من وقت التطوير ويحسن احتمالية وجود عملية قوية منذ الإطلاق.

الشراكة مع مورد يفهم المتطلبات الهيكلية

مصبوبات السيارات للتطبيقات الهيكلية ليست شراء سلعة. إن الجمع بين اختيار المواد، ومراقبة العمليات، والتحقق من الجودة، ومعرفة التطبيق المطلوبة لإنتاج الأجزاء التي تلبي متطلبات الأداء الهيكلي باستمرار هو القدرة المميزة بين المسبك الذي يمكنه عرض المهمة والمسبك الذي يمكنه تسليمها بشكل موثوق في حجم الإنتاج. رويان هواتشو للآلات المحدودة تنتج مصبوبات السيارات للتطبيقات الهيكلية والوظيفية، مع القدرة على التصنيع عبر عائلات سبائك الحديد والألمنيوم والخبرة العملية في التطبيقات التي يحدد فيها الأداء الميكانيكي واتساق الجودة المتطلبات. إذا كنت تعمل من خلال مواصفات الصب لتطبيق هيكلي - تقييم خيارات المواد، أو مقارنة مسارات العملية، أو تقييم قدرة المورد لبرنامج جديد - فإن التواصل المباشر يتيح إجراء محادثة فنية ترتكز على المتطلبات الفعلية للجزء بدلاً من نظرة عامة على القدرة العامة. إن قرارات الصب الهيكلي التي يتم اتخاذها مع شريك التصنيع المناسب المشارك في وقت مبكر من العملية تميل إلى تحقيق نتائج أفضل من تلك التي يتم فيها تشغيل المسبك فقط بعد قفل التصميم.
